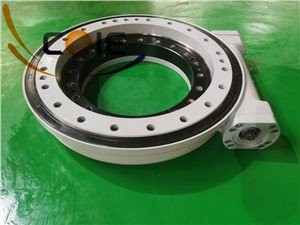

En svängande enhet är främst utformad för att tillhandahålla rotationsrörelse och stödja tunga belastningar i en 360- -gradrotation. Den består vanligtvis av en växellåda, en växningsring med stor diameter eller svängningsring, en motor och ibland en broms och andra komponenter. Växellådan används för att överföra kraft och minska hastigheten för att uppnå det nödvändiga vridmomentet och rotationshastigheten. Slewing -ringen är kärnkomponenten som möjliggör 360- -gradrotationen och bär radiella och axiella belastningar.
Produktionsbeskrivning
|
Modell |
Wh 17-2 |
Stämpla |
Kärnkraft |
|
Ansökan |
Konstruktionsmaskiner |
Typ |
Innesluten |
|
Material |
42crmo, 50mn |
Utgångsmoment (max.) |
33,5kn.m |
|
Lutningsmoment (max.) |
150kn.m |
Håller vridmoment |
152kn.m |
|
Statisk axiell betyg |
1110kn |
Statisk radiell betyg |
414 kN |
|
Redskapsförhållande |
102:1 |
Effektivitet |
40% |
Arbetsprincip
Motorn tillhandahåller kraftkällan, som driver växellådan. Växellådan överför sedan kraften till svängringen genom maskutrustningen. När växelnätet med tänderna på svängringen, roterar svängringen, vilket gör att den fästutrustningen eller strukturen kan rotera runt en central axel. Vissa svängningsenheter kan också ha ett bromssystem för att hålla rotationen i ett fast läge vid behov.
Coresun Drive är en tillverkare av svänglager och svängningsdrivningar som integrerar forskning och utveckling, design och produktion. Företaget har stark teknisk styrka, stark produktionskapacitet, fullständig testutrustning och är ett högteknologiskt tillverkningsföretag som integrerar forskning och utveckling, design, tillverkning och service.
